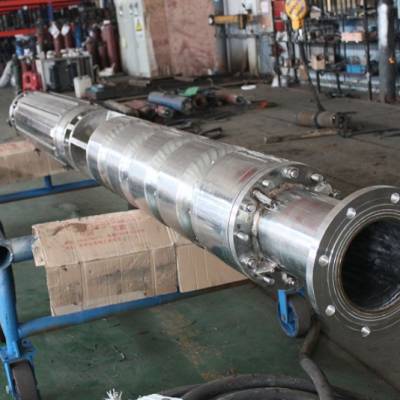

海上钻井平台专用深井潜水泵_耐腐蚀简介:

深井潜水泵产品由潜水三相异步电动和水泵两大部分组成，电动机与其上部的泵体通过联轴器直联，电机轴上端设有可靠的轴封装置，能有效地防止电动机内的冷却液与所抽送的介质之间的交换，***水泵长期***地运行。 QJ深井潜水泵为单吸多级立式离心泵；潜水电机为充水湿式、立式井用潜水异步电动机。

海上钻井平台专用深井潜水泵_耐腐蚀机组构成：

1、潜水泵机组由泵头、电机、输水管道、潜水电缆和控制开关五大部分组成。

2、泵头为单吸多级立式离心泵。

3、潜水电机采用水冷湿式结构，内腔充满清水，主要用于电机冷却，及轴承润滑。在运转过程中由于温度变化，引起电机内腔充水压力变化时，可由电机下端调节胶囊自动调节。

4、为防止泥沙侵入电机，在电机上端装有甩沙器和骨架油封，组成了防沙机构，整个电机系密封结构。

5、电机上端设有注水孔和排气孔，下端设有放水孔。

6、水泵运转有轴向力，所以电机下部装有止推轴承，主要承受水泵的剩余轴向力和电机转子的自重。

7、电机的定子绕组采用耐水电磁线，有良好的绝缘和耐水性，转子为鼠笼型结构。

8、输水管道为法兰连接的钢管或不锈钢管。

9、电缆采用jhs潜水电缆。

10、控制开关，一般有自耦降压起动柜、软起动柜、变频启动柜。

海上钻井平台专用深井潜水泵_耐腐蚀用材质：

泵壳：不锈钢304、316、316L、3861锡青铜。

泵轴：不锈钢304、316、316L、3861锡青铜。

机械密封：橡胶密封O形环；机器密封（碳化硅、防腐金属）；不锈钢密封

电机膨胀调节囊：橡胶材质。

注：该泵可依据用户需要更换材质。

电机绕组线说明：

充水式大流量潜水泵常用的耐水绝缘导线有SQYN型漆包铜导体聚乙烯绝缘尼龙护套耐水绕组线、SJYN型绞合铜导体聚乙烯绝缘尼龙护套耐水绕组线、SV型实心铜导线聚氯乙烯绝缘耐水绕组线、SJV型绞合铜导体聚氯乙烯绝缘耐水绕组线、SYJN型实心铜导体聚乙烯绝缘尼龙护套耐水绕组线和SJYJN型绞合铜导体交联聚乙烯绝缘尼龙护套耐水绕组线等几种。对修理所用的耐水绝缘导线，应进行规格和性能检验。经检验合格方可应用，以***修理质量。

漏水故障：

潜水泵漏水故障大多由于密封装置老化、磨损所致，除了更换新的密封件外，还可采取以下简易排除方法。

潜水泵密封圈由于长期使用失去弹性，此时可取出密封圈，再找一块零点三至零点五毫米厚的纸或布剪成比原密封圈稍大的垫装到凹槽中，***装上原密封圈。

潜水泵尼龙密封座内的橡胶密封圈磨损，可把密封圈取出，再调换位置安装，如密封圈上的紧固弹簧失去弹力或断裂，可卸下弹簧，用一适当直径的钢丝或铁丝扎紧。

潜水泵***道密封环严重磨损可取出尼龙密封圈，再涂上黄油的石棉绳，缠绕在不锈钢套上充填到比原尼龙座略高，然后填满黄油，再把尼龙座用螺栓压紧压实。

潜水泵密封盒与铸铁间密封圈失去弹性，可将密封圈从铸铁槽内取出，找一块厚零点六至一毫米的硬纸壳剪成同一样尺寸，垫在槽内，然后再把密封圈放入。

潜水泵油孔橡胶密封圈损坏，可找一块胶布，剪成稍大于螺栓的孔，上边再加平垫，一起套在螺栓进油孔中。

海上钻井平台专用深井潜水泵_耐腐蚀日常维护和故障排除：

定期检查电源线有无破损，禁止漏电的潜水泵下水作业。定期检查水泵体有无受损，***电机在工作时不漏电。作业结束后，应及时清理附在水泵上的杂物，将水泵冲洗干净。为***潜水电泵正常运行，必须按照下列要求进行：

1.潜水电泵在使用前，须用兆欧表检查电机绝缘电阻，其值***不能少于0.5MΩ。

2.潜水电泵在下水前应向泵内注入清水，然后空转1—2分钟，并起动两次，检查起动和空转是否正常，转向是否符合要求。如果转向相反，将任意两相接线调换即可。检查扬水管是否有裂纹，联接是否牢固。潜水电泵下井及起吊时，绝不允许硬拉电缆，以免电缆损坏或接头处断开，造成不应有的事故。应当用吊绳或卡板下井及起吊。

3.电源电压应控制在额定电压的±5%范围内，这样电机才能正常工作。如果电压过低或过高，电机不可继续使用，以免电机长期在过电压或欠电压下工作时损坏。潜水电泵潜入水中时应垂直吊放，不得斜放。入水深度以在动水位下5米为宜。潜水电泵不得输送含砂量较高的水或泥浆。潜水电泵实际扬程应在0.8—1.1倍额定扬程内使用，以提高机组效率，节约能源，同时避免电机超载。

4.潜水泵电机接线必须接实，以免电机缺相运转烧毁电机。电缆必须经常检查有无龟裂，擦伤等情况，有则及时更换或修补。油浸电机如果发生漏油现象，应及时到厂家或维修点修理，更换密封元件。水浸电机应经常清理电机腔内的砂粒，更换电机腔内清水。潜水电泵运行半年后，应维修检查，更换损坏零件。潜水电泵用后，水浸电机应放净电机内清水，将电泵清洗干净，涂油防锈，并竖直放在干燥处保管。

5.潜水电泵启动后不出水、出水少或间歇出水，其故障原因有：

不出水，过流部分如滤网、叶轮、导流壳、扬水管等部件被堵死，或者扬水管漏水，这时常会出现电流表读数增大且指针剧烈摆动，机组、管路振动等现象，应停机检查、清理，必要时应更换扬水管；机组运转正常，但出水少，其原因是过流部分局部被堵塞，配套不合理，或需要扬程超过水泵额定扬程太多，这种情况需要换一扬程较高的水泵，也可能是叶轮转向反向，只需将引入线的任意两相换接即可，如是密封环或叶轮过度磨损，则应及时更换密封环，修理或更换新叶轮；间歇性出水，主要原因是动水位在抽水过程中下降过多，可关小水管上的闸阀，减小出水量，或将泵往下放，若下放深度达到或超过水泵规定使用范围仍不理想，则说明水泵选用不当，应换一个流量较小的泵。
