品牌:诚达 | 型号:800QJ3000-80-1150kw | 材质:铸铁 |
性能:耐磨 | 用途:潜水泵 | 扬程:80m |
订货号:124753 | 货号:7311053 | 驱动方式:电动 |
输送介质:清水泵 | 泵轴位置:边立式 | 叶轮结构:半开式叶轮 |
叶轮吸入方式:单吸式 | 流量:3000m3/h | 叶轮数目:8 |
吸入口径:500mm | 排出口径:500mm | 结构原理:喷射泵 |
级数:多级 | 重量:11569kg | 电压:6kV |
功率:1150kw | 规格:750-750-6985 | 颜色:工程黄 |
频率:50hz或60hz | 电流:391 |

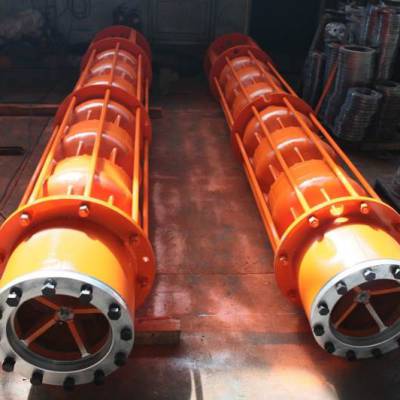

大流量井用潜水泵_1500吨、2000吨、3000吨简介:
QJ大流量井用潜水泵是根据***设计的节能产品,广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。该型泵由QJ潜水泵和YqS型潜水电机组成一体潜入水下进行工作。大流量井用潜水泵具有结构简单、体积小、重量轻、安装、维修方便,运行安全、可靠、高效节能等特点。
大流量井用潜水泵_1500吨、2000吨、3000吨如何选型:
大流量井用潜水泵和普通的井用潜水泵选型差不多,首先要看该泵的使用环境,如果是池塘、河流、矿山使用要选用耐磨材质,并且水泵要加装导流罩,如果是井用要看好水泵的直径,不能大于水井的直径。其次要看抽取的水质有没有腐蚀性,如果有腐蚀性就要选择耐腐蚀材质。还有就是要看使用电压和频率,水泵的适用电压和频率要符合工况的需要。***要选择好水泵的流量和扬程,水泵的流量和扬程不要选择的太大,不然会造成水泵的损坏。
大流量井用潜水泵_1500吨、2000吨、3000吨安装前的检查与准备:
1)检查水井是否符合本泵使用条件,即井径、垂直和井壁质量以及静水位、动水位、涌水量和水质条件等,若不符合使用条件必须采取相应措施,否则不能将泵下井。
2)检查供电设备及供电线路能否***电泵正常运行。
3)电源电压和频率是否符合使用条件。
4)熟悉安装使用说明书,对新钻的水井必须进行洗井,清除水中泥砂后,方能安装潜水电泵。
5)检查电气线路,控制和保护装置是否合理***。
6)准备好各种安装使用工具,竖立三角架和吊链(或其它吊装工具)要安全、可靠、使用方便。
防腐涂层:
如果使用在有腐蚀的高温场合时:***可以改变铸件的材料如不锈钢、锡青铜等,***:如果腐蚀不是特别严重的可刷防腐涂层环氧面漆,刷防腐涂层后可增加机组的使用寿命。
技术优势:
1、全系列采用无氧铜条转子
2、采用四重防沙过滤装置有效减小因水中含沙量大造成的潜水电机早期磨损。
3、电机过载能力强,节能***。
4、转子主轴采用45#圆钢经正火,调质处理,有限增加了主轴的强度和韧性。
5、转子主轴套采用3rc13钢套,保障维修的方便和机械摩擦的可靠性。
6、径向轴承根据功率大小,分别采用525铜合金、菲力帕斯、巴氏合金三种材质。
7、定子外壳采用厚壁钢管,经全自动变频控制二氧化碳保护焊一次焊接而成,有效提高焊接的强度。
8、机械加工精度达到B级(1级)精度,***了机械的整体可靠性。
电机参数:
潜水电机引缆长度:3m。如用户需要引缆加长可以提前致电我们,潜水电机为清水润滑,使用前必须给电机腔内注满洁净的清水,(注:一定要注满否则将减少电机的使用寿命)如果忘记加水电机将迅速烧坏。
电机防护等级:IPX8
电磁线采用高温防水线。
流量说明:
单位时间内水泵送出的水量,即水泵流量。时间单位一般有秒、分、时三种,在我国流量单位是采用国际公制单位,有升,毫升,立方,千立方等,根据不同的使用环境采用不同的单位。
材质:
1.叶轮:含镍铸铁材质;
2.中壳:高硬度16锰碳钢材质;
3.泵轴:高强度,耐腐蚀,蒙乃尔;
4.接口垫:橡胶或石棉;
5.电机密封:橡胶密封0形环:机械密封。电机热膨胀调节囊均为橡胶材质。
大流量井用潜水泵_1500吨、2000吨、3000吨安装:
1)机泵一体,卸下滤水网,然后打开注水和放气孔螺栓往电机内腔注满洁净的清水,一定确保注满,防止假满。并检查电机各部是否漏水。发现漏水根据部位应调正胶垫上紧螺栓。
2)仔细检查电缆和接头有无碰伤或损坏,发现问题及时包扎。
3)用500伏兆欧表测定绕阻的绝缘电阻不低于150兆欧。
4)安装好保护开关和起动设备,并检查电机内水是否灌满,上紧注水、放气孔螺栓,然后上好护线板、滤水网准备安装下井。
5)在泵的出水口安装短输水管一节,并用夹板夹住吊起落入井中,使夹板座落在井台上。
6)再用一付夹板夹住另一节输水管,然后吊起降下与短输水管法兰相联接。升起吊链拆下***付夹板,使泵管下降井中又座落在井台上,依次反复进行安装,下井,直到全部装完,***一节夹板不卸将泵固定在井口上。
7)***放上井盖,弯管,闸阀出水管等。
8)每次连接法兰时要加胶垫,对正后紧固螺钉要对角钱方向同时上紧,防止歪斜漏水。
9)电缆线要固定在输水管法兰上凹槽内,每节都用绑绳固定好,下井过程要小心,电缆不能当吊绳使用,更不要碰伤电缆。
10)下泵过程有卡住现象,要想法克服卡点,不能强行下泵,以免卡死。
11)大口井等安装泵时严禁人员下井。
12)保护开关和起动设备应配有电压、电流表、指示灯,并安装在配电盘上,放在适当的位置。
