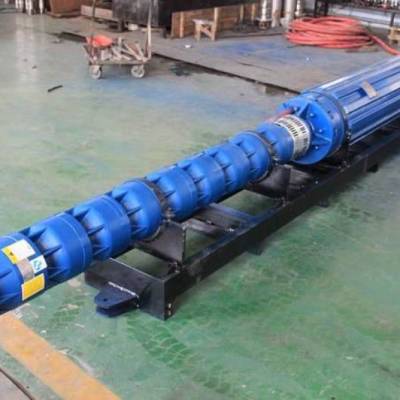

卧式井用潜水泵_水平安装_斜式安装简介：

井用潜水泵不仅可以用于深井中抽取地下水使用，也可以用于池塘、水池、河流、矿山等环境使用，这些地方使用井用潜水泵，受安装空间的限制，要卧式使用而不是像深井中垂直使用。井用潜水泵的安装方式是垂直安装，如果要卧式安装就要对普通的潜水泵做出改进。电机的改进：直推轴承要使用合金轴承不能使用石墨轴承，绕组线要使用耐高温绕组线。轴瓦要使用石墨浸锑材质，电机轴要使用45号钢。泵头改进：轴套要使用胶木轴瓦，泵轴要使用45号钢，水泵要加装导流罩。

卧式井用潜水泵_水平安装_斜式安装安装标准和使用规范：

设计缺陷及工艺改正

卧式井用潜水泵一般用于河流、池塘取水，因为深井潜水泵一般都是垂直使用，卧用的时候存在设计缺陷，所以要工艺改正，我厂生产的卧用深井潜水泵泵轴采用高强度45号钢，轴瓦选用石墨浸锑材质，可以卧用而不影响使用寿命。

使用时需要注意的问题：

（1）检查泵的放气孔、放水孔、放油孔和电缆接头处的封口是否松动，如有松动必须旋紧。

（2）用500伏摇表检查绝缘电阻，应不小于0.5兆欧。

（3）检查电缆线，如有破裂或折断等情况，则应予以更换，以免漏电烧毁电机或人员触电。

（4）开泵前要检查全部电路、开关，看其接线是否正确和牢靠，并检查电动机旋转方向是否正确，如上述都无问题，才可放入水中使用。

（5）潜水电泵放入水中使用时，决不能使电缆受力。

（6）运行中，应经常观测井中水位的变化情况，电动机决不能露出水面，也不能陷入淤泥中，以免影响电动机散热而烧坏绕组。应随井中水位变化，随时升降电泵，如出现水量减少或中断，应立刻查明原因或停机检查。电缆不能与井壁磨擦，以免电缆磨破后井水沿电缆芯渗入电机内。

（7）新的或重新换过整体密封盒的潜水泵，使用50小时以后，应检查密封是否良好，以后每月检查一次，同时检查电动机转子和定子间的屏蔽套筒密封是否良好。

（8）使用一年后，应检查泵的锈蚀情况，并除锈涂漆。如潜水电泵长期不用，应仔细检查后放在干燥通风的房子里保管。

电机主要材质：

电机定子----矽钢片（冷轧600）

电机转子轴----2clr13

电机转子-----纯铜导条、无缝隙、无断条

电机说明：

潜水电机为清水润滑，使用前必须给电机腔内注满洁净的清水，（注：一定要注满否则将减少电机的使用寿命）如果忘记加水电机将迅速烧坏。具体参数见电机铭牌。电机防护等级：IPX8

卧式井用潜水泵_水平安装_斜式安装性能范围：

流量：2-650m3/h；

扬程：11-1500m；

转速：1450-2850r/min；

井径：100-350mm；

介质温度：5℃≤120℃。

使用规范：

1、使用前对潜水泵测绝缘，对地绝缘电阻应大于100MΩ。

2、排水高度应在潜水泵扬程范围内，严禁过负荷使用潜水泵。

3、接线后，***次试转时必须检查叶轮旋转方向是否与旋向标志一致。

4、严禁频繁起动水泵。

5、潜水泵不用时应将其从水中取出，不要长期浸泡，以减少电机定子绕组受潮的机会。

6、泵窝水面低于潜水泵三分之一时，停止水泵运转。

卧式井用潜水泵_水平安装_斜式安装安装标准：

1、排水管路敷设时，与缆线同侧时，低于缆线300mm，严禁使用规格小于水泵出口的管路连接。

2、潜水泵必须加设网箱，网箱的大小为：宽度大于水泵直径300mm，高度应超过水面，网箱使用40×4mm角铁加工框架，底部用薄钢板、侧部用20mm×20mm钢丝网制作防护网。

3、潜水泵应垂直安装，正常排水时水泵底座离泵坑底的高度不小于200mm。

4、缆线必须吊挂整齐，附有标识牌。

5、操作按钮使用绝缘板固定在距潜水泵不超过10m的距离，控制开关必须有漏电保护。

6、潜水泵必须悬挂责任牌及性能参数牌。

7、排水点必须安装照明灯，轨道巷内的排水点要同时安装警示牌，确保人员的通行安全。

8、采掘工作面的泵坑蓄水能力无法满足时应搭设平台，平台的宽度不得小于2m，高于水面200m。

9、泵窝大小：排水能力小于20m3/h潜水泵，泵窝蓄水能力不小于2 m3。排水能力20-40m3/h潜水泵，泵窝蓄水能力不小于4 m3。
